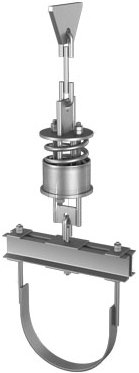

подвески пружинные горизонтальных трубопроводов ТС-687.00.000
Калькулятор расчета: подвески пружинные горизонтальных трубопроводов ТС-687.00.000
Тип подвески: | Количество (шт) | |
Вес: 0 кг.
Возможный диаметр изделия: от 159 до 426мм;
Допустимая температура рабочего продукта: от 0 до +450С;
Исходный материал, используемый при изготовлении: сталь 09г2с, 3сп5, ст.10, 20.
Поставляемое изделие может отличаться от образца | Наименование и обозначение | Dн | Допускаемая нагрузка кН (кгс) |
Рабочая деформа- ция пружины |
L | L3 | Склад | Цена | |
---|---|---|---|---|---|---|---|---|---|
на блок | на пружину | в свободном состоянии пружины |
|||||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000 СБ |
159 | 11 (1100) | 16,7 (1666) | 210 | 1428 + Lт | 880 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-01 |
280 | 1598 + Lт | 1050 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-02 |
219 | 24 (2400) | 20,0 (2005) | 210 | 1600 + Lт | 960 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-03 |
280 | 1790 + Lт | 1150 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-04 |
273 | 34 (3400) | 26,9 (2686) | 210 | 1790 + Lт | 960 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-05 |
280 | 1980 + Lт | 1150 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-06 |
325 | 48 (4800) | 40,8 (4080) | 210 | 2060 + Lт | 1130 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-07 |
280 | 2300 + Lт | 1370 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-08 |
377 | 210 | 2120 + Lт | 1130 | Уточняйте | Расчетная | |||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-09 |
280 | 2360 + Lт | 1370 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-10 |
426 | 55 (5500) | 49,6 (4955) | 210 | 2220 + Lт | 1200 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-11 |
280 | 2360 + Lт | 1370 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-12 |
159 | 11 (1100) | 16,7 (1666) | 70 | 1078 + Lт | 530 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-13 |
140 | 1248 + Lт | 700 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-14 |
219 | 24 (2400) | 20,0 (2005) | 70 | 1170 + Lт | 530 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-15 |
140 | 1340 + Lт | 700 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-16 |
273 | 34 (3400) | 26,9 (2686) | 70 | 1360 + Lт | 53 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-17 |
140 | 1530 + Lт | 700 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-18 |
325 | 48 (4800) | 40,8 (4080) | 70 | 1550 + Lт | 620 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-19 |
140 | 1780 + Lт | 850 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-20 |
377 | 70 | 1610 + Lт | 620 | Уточняйте | Расчетная | |||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-21 |
140 | 1840 + Lт | 850 | Уточняйте | Расчетная | ||||
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-22 |
426 | 55 (5500) | 49,6 (4955) | 70 | 1640 + Lт | 620 | Уточняйте | Расчетная | |
Подвески пружинные горизонтальных трубопроводов ТС-687.00.000-23 |
140 | 1870 + Lт | 850 | Уточняйте | Расчетная |
Купить блок пружинный ТС-686.00.000 серия 5.903-13 выпуск 6-95, опоры трубопроводов подвесные (пружинные и жесткие).
